  • 60-750W 带显数字信号型 无刷调速控制器 60-750W 带显数字信号型 无刷调速控制器

60-750W 带显数字信号型 无刷调速控制器

产品特点：
安装简单，接线轻松；性能稳定，低速效果好，寿命长；旋钮调速，可外接PLC控制；可PWM/脉冲信号调速；速度/报警输出
技术参数：
电源电压24V/110V/220V，适配无刷电机功率 ≤120W/200W/400W/750W, 调速范围 100-3000RPM。
产品咨询
联系我们
产品详情

产品优势

外观精美，安装简单

旋钮调速，操作便捷

外接PLC控制更丰富

性能可靠，接线轻松

低速效果好，寿命更持久


技术参数
型号ELD120AEMD400AEBD30AEBD80AEHD200AEHD400AEHD750A
安装方式面板式面板式面板式面板式面板式面板式面板式
电源电压DC24VDC48V单相220V单相220V单相220V/单相110V单相220V/单相110V单相220V/单相110V
峰值电流10A
8.5A0.4A
0.86A
4A
8.5A11.5A
适配无刷调速电机功率≤120W≤400W

24V 30W

无需开关电源

24V 80W

无需开关电源

≤200W/≤100W≤400W/≤200W≤750W/≤375W
调速范围150~3000RPM
使用环境-10℃~+45℃(无结冰)
信号输出速度输出/报警输出
调速方式面板旋钮/PWM/脉冲频率

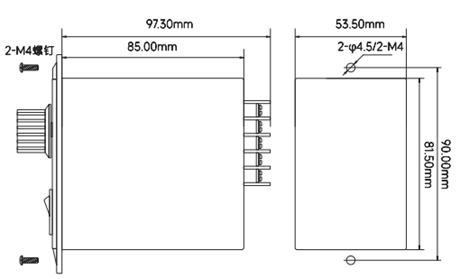

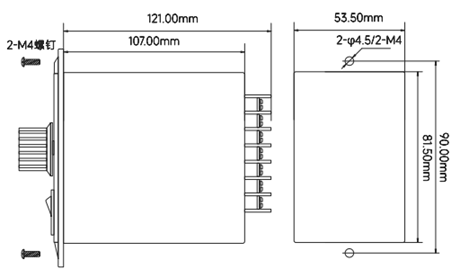

产品图纸
产品功能

换向与启停功能

  • 需要外接开关的启停/换向场景，请参照EH200A—图示3。

  • 需要通过PLC或其他上位机对方向进行切换的场合，只需将CW，CCW，COM直接接入PLC或其他上位机的输出端,无需外接继电器即可实现 对电

  • 机的启停与运行方向切换请参照EH200A—图示3。

调速方式

  • 使用面板上的电位器旋钮调速（默认调速方式，如需其它调速方式需联系销售设定）。

  • 使用PWM占空比调速：可以通过PLC等上位机（NPN漏型）输出PWM信号来控制调速—图示1。

  • 使脉冲频率调速：可以通过用PLC等上位机（NPN漏型）输出频率信号来控制调速（1HZ=1RPM）—图示1。

  • 固定转速（需联系销售设定）。

输出方式

  • 报警输出（默认输出方式）：当调速控制器使用异常时电机会停止工作，同时显示屏上会显示相应的报警代码，当OUT输出口设置为报警输出时，此时OUT与COM将导通，OUT口为低电平—图示2。

  • 速度输出：当电机运转时会同步当前电机转速输出相应频率1RPM=1HZ（需联系销售设定）—图示2。
